KL4

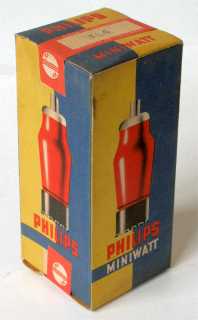

Doosje Philips KL4

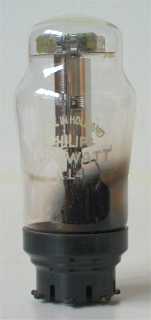

Philips KL4
Code ND, rev E, 1945
Merknaam Philips, Telefunken
Equivalente types 258, BLP61, DP14, KL70750, P210, P226, PP205
Zie ook KL1

Deze KL4 uitgangspenthode is geïntroduceerd door Philips. Hij is geschikt voor gebruik in batterij ontvangers. Bij 135 Volt batterijspanning wordt een uitgangsvermogen van 440 mW geleverd.

Variant is de KL4G met octal voet.

De glazen ballon heeft een diameter van 40  mm en is 92 mm lang. De door Philips gebruikte type code is ND.

Aansluitingen

P 1 2 3 4 5 6 7 8
? - f f,g3 - - g1 g2 a
IO 1 2 3 4 5 6 7 8
? - f a g2 g1 - f,g3 -

Specificaties

Penthode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 2 0.15 90 90 -2.6 4.7 0.8 150,000 1.8   0.16 10%
