MS4

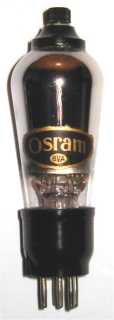

Osram MS4




Marconi MS4B
Catkin versie, combi top
Merknaam Marconi, Osram
Equivalente types 4YSGHC, AC/SG, AS494, AS4120, DW6, DW7, E442S, E452T, H4100D, MSG/HA, MSG/LA, RENS1204, RENS1264, RS4142, RS4143, RS4342, S4150, S4V, SV4100, SV4110, T4500, TE42, TE52, X4111D
Zie ook

Deze vroege h.f. screen-grid tetrode voor toepassing in wisselstroomontvangers als h.f. of m.f. versterker is door Marconi in 1930 geïntroduceerd.

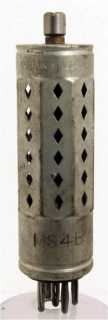

Een variant is de MS4B, deze heeft een hogere versterking en impedantie: ra=350,000 ohm en gm=3.2 mA/V. Deze is ook in een Catkin versie gemaakt, waarbij de koperen anode rechtstreeks op het glas werd gesmolten.

De glazen ballon heeft een diameter van  mm en is, zonder de pennen van de B5 voet,  mm lang. Deze lamp was als optie gemetaliseerd verkrijgbaar. De oorspronkelijke prijs was 22/6 shilling.

Aansluitingen

B5 1 2 3 4 5 tc
? g2 h h g1 k a

Specificaties

Tetrode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 4 1 200 60 -2 1.5 0.6 500,000 1.1
