PCF201

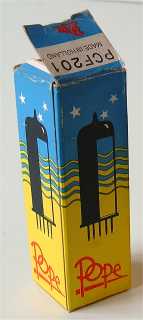

Doosje Pope PCF201





Pope PCF201
Code XL, rev 4, Heerlen, mei 1978, week 1

Merk Adzam, Mullard, Philips, Pope, Standard, Telefunken, Tungsram, Ultron, Zaerix
Equivalente types 8U9
Zie ook

Deze combinatie triode-pentode uit 1970 is ontworpen voor gebruik in het video circuit van televisie toestellen met 300 mA serievoeding. De pentode functioneert hier als video m.f. versterker.

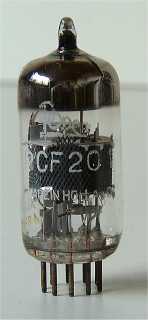

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de pinnen van de decalvoet, 48 mm lang. De gebruikte Philips produktiecode is XL.

Aansluitingen

B10A 1 2 3 4 5 6 7 8 9 10
? k(t) k g1 g3,s h h a g2 a(t) g(t)


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 8.5 0.3 160 110 -1.4 13 5.3   12.6 2.1
Triode Va mAa Vg ra gm Pdiss
? 100 14 -2 3,600 4.8 1.5
