PCF801

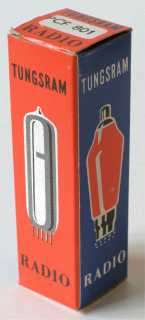

Doosje Tungsram PCF801


Tungsram PCF801


Merk Adzam, Brimar, Edidron, Ediswan, Haltron, Inter, ITT, Mazda, Mullard, Philips, Pope, RFT, Siemens, Teonex, Toran, Tronal, Tungsram, Telefunken, Valvo
Equivalente types 8GJ7
Zie ook

Deze combinatie triode-regelpentode uit 1964 is ontworpen voor gebruik als VHF mengbuis in direct uit het lichtnet gevoede televisie toestellen.
De regelspanning voor de pentode loopt tot -12 Volt.

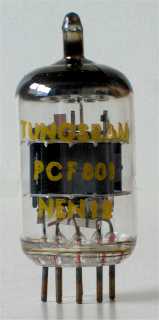

De dunne glazen omhulling heeft een diameter van 20 mm en is, exclusief de pinnen van de novalvoet, 48 mm lang. De gebruikte Philips produktiecode is C8.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? k,g3,s g1 k,g3,s h h a(p) g2 a(t) g(t)


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 8.5 0.3 175 120 -1.4 10 3 350,000 11 2
Triode Va mAa Vg ra gm Pdiss
? 100 15 -3   9 1.5
