PCF802

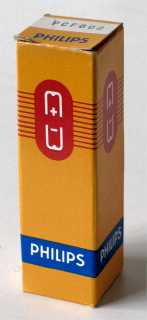

Doosje Philips PCF802

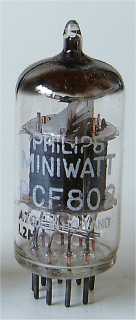

Philips PCF802
Code A7, rev 0, M.B.L.E. Mazda Brussel, aug 1962

Merk Adzam, Brimar, Haltron, Inter, ITT, Mazda, Mullard, Philips, Pope, RFT, Siemens, Teonex, Toran, Tronal, Tungsram, Telefunken, Valvo
Equivalente types 9JW8
Zie ook

Deze combinatie triode-pentode uit 1962 is ontworpen voor gebruik in pulsschakelingen en oscillators in direct uit het lichtnet gevoede televisie toestellen.

De dunne glazen omhulling heeft een diameter van 20 mm en is, exclusief de pinnen van de novalvoet, 48 mm lang. De gebruikte Philips produktiecode is A7.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(t) g1 g2 h h a(p) k(p),g3,s k(t) g(t)


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 9 0.3 100 100 -1 6 1.7 400,000 5.5 1.2
Triode Va mAa Vg ra gm Pdiss
? 200 3.5 -2 20,000 3.5 1.4
