PCF86
|
|
|
| Merk | Adzam, Brimar, Haltron, ITT, Mazda, Mullard, Philips, Pope, RSD, Siemens, Toran, Teonex, Tungsram, Telefunken, Valvo |
| Equivalente types | 8HG8 |
| Zie ook | ECF86 |
Deze combinatie triode-pentode uit 1961 is ontworpen voor gebruik als zelfoscillerende mixer in tuners van televisie toestellen met serievoeding 300 mA. De buis bleek eveneens voor vele andere toepassingen bruikbaar. De twee systemen hebben een gemeenschappelijke kathode.

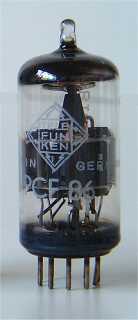

De dunne glazen omhulling heeft een diameter van 20 mm en is, exclusief de pinnen van de novalvoet, 47 mm lang. De gebruikte Philips produktiecode is VU.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss |
| ? | 8 | 0.3 | 170 | 150 | -1.2 | 10 | 3.3 | 350,000 | 12 | 2 |
| Triode | Va | mAa | Vg | ra | gm | Pdiss |
| ? | 100 | 14 | -3 | 3,000 | 5.5 | 1.5 |
