PCH200

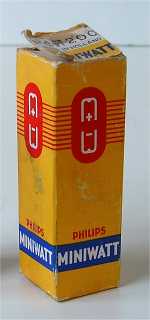

Doosje Philips PCH200

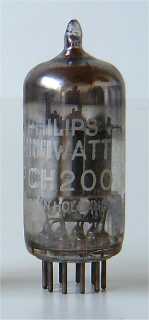

Philips PCH200
Code XH, rev 0, M.B.L.E. Brussel, jan 1976, week 3

Merknaam Adzam, Lorenz, Mullard, Philips, Pope, RSD, Siemens, Telefunken, Toran, Trigon, Tungsram, Ultron, Valvo
Equivalente types 9V9
Zie ook

Deze heptode-triode uit 1964 is ontworpen als pulsversterker en synchronisatiescheider in televisie schakelingen.

De buis heeft een diameter van 20 mm, de lengte is 47 mm exclusief de pinnen van de decal voet. De gebruikte Philips produktiecode is XH.

Aansluitingen

B10A 1 2 3 4 5 6 7 8 9 10
? k(h),g5,s g3 g1 g2,g4 h h a(h) g(t) k(t) a(t)

Specificaties

Heptode Vh Ah Va Vs Vg mAa mAs Pdiss
? 8.5 0.3 14 14 0 1.5   0.5
Triode Va mAa gm Pdiss
? 100 9 8.8 1.5
