PCL200

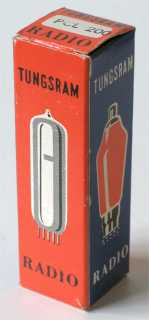

Doosje Tungsram PCL200

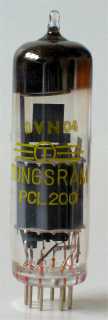

Tungsram PCL200

Merknaam ITT, Mazda, RSD, Siemens, Telefunken, Tungsram, Valvo
Equivalente types 9V9
Zie ook ECL200

Deze combinatie triode-pentode uit 1963 is gebruikt in televisie toestellen als video eindbuis en synchronisatie triode.

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de decal pinnen, 70 mm lang.

Aansluitingen

B10A 1 2 3 4 5 6 7 8 9 10
? a(t) g(t) k(t) k(p),s,h3 h h a(p) g2 g1 g2


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 15.5 0.3 150 220 -2.1 40 8 22,000 28 6
Triode Va Vg mAa ra gm Pdiss
? 200 -1.5 8.5 10,600 5.2 0.5
