PFL200


Philips PFL200
Code W9, rev C, Valvo Hamburg, juni 1965, wk 1

Merknaam Mullard, Philips, RSD, Telefunken, Tungsram, Valvo
Equivalente types 16Y9
Zie ook

Deze combinatie pentode-pentode uit 1965 is ontworpen voor gebruik als video eindbuis en hulppentode. Zo'n dubbele buis levert een kostenbesparing op bij de productie van buizen-tv's.

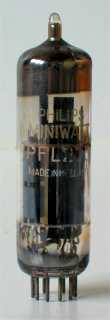

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de decal pinnen, 72 mm lang. De gebruikte Philips produktiecode is W9.

Aansluitingen

B10A 1 2 3 4 5 6 7 8 9 10
? g1(f) k(f),g3(f) g2(f) a(f) h h k(l),g3(l),s g1(l) g2(l) a(l)


Specificaties

Pentode L Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 17 0.3 170 170 -2.7 30 7 33,000 22 5.1
Pentode F Va Vs Vg mAa mAs ra gm Pdiss
? 150 150 -2.1 10 3 150,500 8.5 1.5
