PL36

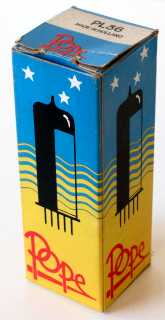

Doosje Pope PL36

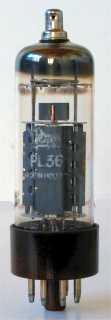

Pope  PL36
Code 43, rev 4, La Radiotechnique Chartres

Merknaam Amperex, La Radiotechnique, Mazda, Mullard, Philips, Pope, RTF, Siemens, STC, Telefunken, Tungsram, Valvo
Equivalente types 25E5, 30P19, 30P4, CV10341, N308
Zie ook EL36

De PL34 is een eindpentode uit 1950 die wordt gebruikt in televisie toestellen als lijn eindversterker. De maximale piekspanning is 7 kVolt, de maximale piekstroom 200 mA.

De buis meet 28 x 92 mm. Philips gebruikte hiervoor de typecode .

Aansluitingen
IO 1 2 3 4 5 6 7 8 tc
? - h - g2 g1 - h k,g3 a

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 25 0,3 170 170 - 100 8.2 5,000 14 12   10%
