PL504

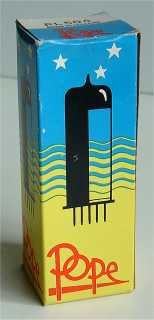

Pope PL504 doosje

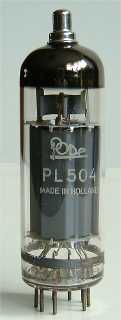

Pope PL504
Code t2, rev 1, Blackburn UK, okt 1970, week 2

Merknaam Belvu, Euro Valve, Mazda, Philips, Pope, Toran, Tronal, Tungsram
Equivalente types 27GB5
Zie ook EL504

Deze 16 Watt beam pentode uit 1962 is gebruikt in televisie toestellen als lijn eindversterker. De maximale piekspanning bedraagt 7 kVolt.

De zilveren ring aan de voet van de buis dient kontakt te maken met een eventuele afschermbus.

De glazen buis heeft een diameter van 28 mm en is, exclusief de pinnen van de magnoval voet, 92 mm lang. De gebruikte Philips produktiecode is t2.

Aansluitingen

B9D 1 2 3 4 5 6 7 8 9 tc
? g1 g1 k,g3 h h g2 g2 k,g3 k a


Specificaties

Pentode Vh Ah Va Vs Vg mAa Pdiss
? 27 0.3 80 190 -9 420 peak 16
