PL508

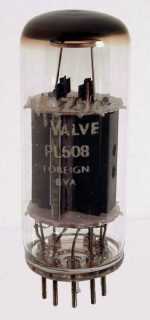

Mullard PL508

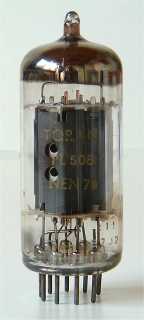

Toran PL508
Code t1, rev 1, Mullard Blackburn, okt 1977, wk 2

Merknaam Mazda, Mullard, Philips, Pope, Standard, Toran, Tungsram, Valvo, Zaerix
Equivalente types 17KW6
Zie ook

Deze 12 Watt eindpentode is ontworpen voor gebruik in kleurentelevisie raster eindversterkers, en is in 1970 door Philips geïntroduceerd.

De glazen buis heeft een diameter van 28 mm en is, exclusief de magnoval pinnen, 70 mm lang. De gebruikte Philips produktiecode is t1.

Aansluitingen

B9D 1 2 3 4 5 6 7 8 9
? g1 - g2 h h a k,g3 g1 -


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 17 0.3 190 190 -17 60 5   9 12
