PL802

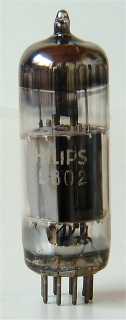

Philips PL802
Code t4, rev 1, Mullard Blackburn, apr 1977, wk 3

Merknaam	Mullard, Philips, Pope, Siemens, Telefunken, Toran, Tungsram, Valvo
Equivalente types	V7PL
Zie ook

Dit is een video eindversterker uit 1970 voor toepassing in kleurentelevisie toestellen.

De PL802T is een 'solid-state' plug-in voor de PL802.

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 60 mm. De gebruikte Philips type code is t4.

Aansluitingen

B9A	1	2	3	4	5	6	7	8	9
?	k	g1	g3	h	h	g2	a	g2	g3

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	16	0.3	170	170	-1	30	6.5		40	6
