PL82

Doosje Pope PL82	Pope PL82 Code T1, rev 2, Blackburn UK, jun 1965, week 1

Merknaam	Adzam, Haltron, Lorenz, Mullard, Philips, Pope, Siemens, Tungsram, Valvo
Equivalente types	16A5, CV10709
Zie ook

Deze raster- en audio eindversterker uit 1952 is vooral toegepast in televisie toestellen. De buis is gespecificeerd voor piekspanning tot 2,5 KVolt.

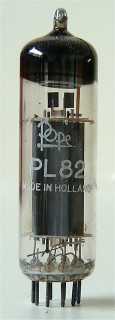

Het glas van deze buis heeft een diameter van 21 mm. De lengte is 70 mm. De gebruikte Philips produktiecodes zijn T1, YM en tJ.

Aansluitingen

B9A	1	2	3	4	5	6	7	8	9
?	nc	g1	k,g3	h	h	ic	a	ic	g2

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss	Pout	D
?	16.5	0.3	170	170	-10.4	53	10	20,000	9	9	4	10%
