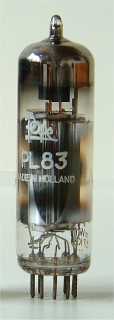

PL83

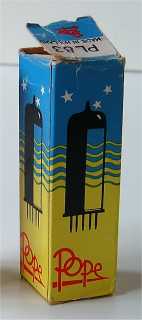

Doosje Pope PL83	Pope PL83 Code mW, rev 1, Chartres, nov 1967, week 3

Merknaam	Adzam, Mullard, Philips, Pope, Raphone, Telefunken, Tungsram, Valvo
Equivalente types	15A6, N153, N309
Zie ook	EL83

Dit is een video eindversterker uit 1951 voor toepassing in televisie toestellen.

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 68 mm. De gebruikte Philips produktiecodes zijn Kf, NA en mW.

Aansluitingen

B9A	1	2	3	4	5	6	7	8	9
?	g2	g1	k	h	h	g3	a	s	nc

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss	Pout	D
?	15	0.3	200	200	-3.5	36	5	100,000	10.5	9	3.45	10%
