PM24
|
|
|
|
| Merknaam | Mullard |
| Equivalente types | 4PEN/SP, CV1167, RES364 |
| Zie ook |

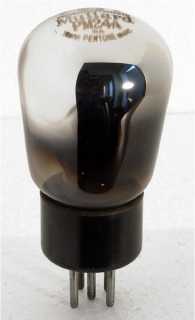

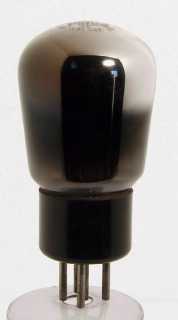

De Mullard PM24 uitgangspenthode is geïntroduceerd in 1928. Deze lamp is nog van het direct verhitte type, evenals de opvolger PM24A uit 1930.
Afwijkende specs voor de PM24A zijn: Ah=0.25, Va=300, Vs=200, Vg=-25,
mAa=20, mAs=4.5, ra=35k, g=1.7, Pdiss=6 en Pout=2.8.

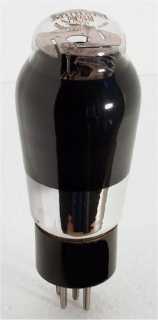

Andere varianten zijn de PM24M en de PM24H, beide zijn 9 Watt lampen.
De glazen ballon heeft een diameter van maximaal 49 mm en is, zonder de pennen van de B5 voet, 82 mm lang.
Aansluitingen
 |
|
Specificaties
| Penthode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss | Pout | D |
| ? | 4 | 0.15 | 150 | 150 | -12 | 12 | 2.3 | 3 | 0.5 | 10% |
