PM84




De PM84 in werking

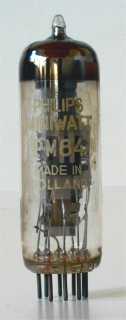

Philips PM84
Merknaam Philips
Equivalente types
Zie ook EM84, UM84

De PM84 afstemindicator is in 1959 door Philips op de markt gebracht. De indicator is zichtbaar door de zijkant van de buis en bestaat uit een verlichte rechthoekige strook fosfor van 21 mm lengte op de binnenzijde van het glas waarop in het midden een schaduwzone zichtbaar is. Het meetbereik van de PM84 is 0 - 22 Volt. De as van het schermpje is recht boven pin 7 van de noval sokkel.

De glazen buis heeft een diameter van 20 mm en een lengte van 68 mm. De door Philips gebruikte type code is .

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g - k h h t defl - a

Specificaties

CRT Vh Ah Va Vg mAa
?   0.3 250 -1 0.45
