SP4


Mullard SP4



Mullard SP4

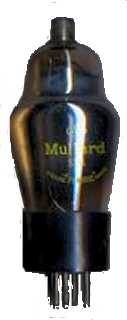

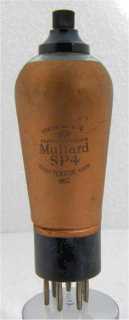

7-pins

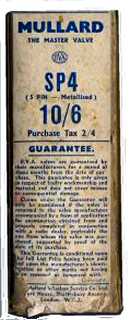

Doosje Mullard SP4



Mullard SP4



Mullard SP4

Merknaam Mullard
Equivalente types ARP6, CV1324, CV1468, E446, H4128D, HP4100, HP4101, MS/PEN, RENS1284, RS4346, ST4110, T4600, TE46
Zie ook

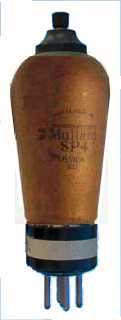

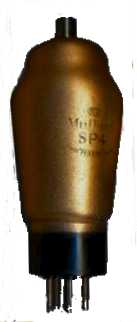

Deze penthode voor gebruik in wisselstroomontvangers als h.f., m.f. of audion versterker is door Mullard in 1932 geïntroduceerd. De lamp is meestal voorzien van een goudkleurige, geleidende afschermlaag. Na 1933 was de lamp ook met een B7 voet leverbaar.

De glazen ballon heeft een diameter van 46 mm en is, zonder de pennen van de B5 voet, 130 mm lang.

Aansluitingen


B5 1 2 3 4 5 tc
? g2 h h g1 k a

B7 1 2 3 4 5 6 7 tc
? h k g2 m g1 g3 h a

Specificaties

Penthode Vh Ah Va Vs Vg mAa mAs ra gm
? 4 1 200 100 -2 3 1.1 2,200,000 2.3
