TM

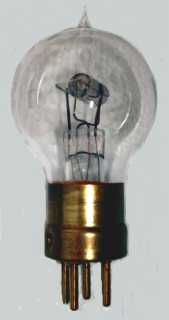

Métal TM

Merknaam Fotos, La Radiotechnique, Métal, Pathé, Philips, S.I.F.
Equivalente types R
Zie ook E


Productie van de TM lampen bij S.I.F. in 1922

Deze triode is in 1915 ontwikkeld in Frankrijk onder leiding van de kolonel (later generaal) Gustave Ferrié. De lamp werd op grote schaal vervaardigd voor het Franse leger in de Grammont fabrieken in Lyon. De typeaanduiding TM betekent dan ook Télégraphie Militaire.

De levensduur van deze lamp is relatief beperkt, ongeveer 100 uur.  De voedingsspanning ligt tussen de 40 en 160 Volt.

De glazen ballon is maximaal  mm in diameter en is, de pinnen van de B4 huls niet meegerekend,  mm hoog. De verkoop-prijs van de civiele versie van de TM was 22 F.


Péricaud ontvanger uit 1922 met twee TM lampen

De lamp is uitgerust met een porseleinen fitting met koperen huls, na 1918 werd een messing fitting gebruikt. De gloeidraad is van wolfram gemaakt en heeft een dikte van 0,06 mm.

Aansluitingen

B4 1 2 3 4
? a f f g

UV4 1 2 3 4
? f a g f

Specificaties

Triode Vh Ah Va Vg mAa ra gm
? 4 0.7 80 -1 2.5 25,000 0.4
