UAF42

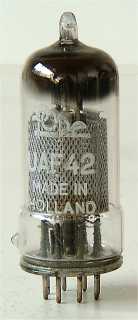

Pope UAF42
Code NH, Mullard Blackburn, rev 1, sep 1958
| Merknaam | Philips, Pope, Tungsram |
| Equivalente types | 12S7 |
| Zie ook | 6CT7, CV3883, EAF42 |
Dit is een vroeg voorbeeld van een all-glass constructie. Deze combinatie van een diode en een pentode met variabele versterking uit 1949 is ontworpen voor directe serievoeding uit het lichtnet. De buis wordt toegepast in r.f., i.f., en l.f. schakelingen.
De eerste B8A buizen hebben een metalen huls met ingeperste zoeknok. De latere buizen, waaronder dit exemplaar, hebben een wijdere glazen voet, waarbij de zoeknok in het glas is aangebracht. Deze buis vormt de overgang naar de uiteindelijke geheel glazen buis. De pinnen staan nog op gelijke afstanden van elkaar, in tegenstelling tot de latere B9A en B7G buizen die geen gebruik meer maken van een zoeknok.
De buis heeft een diameter van 20 mm en is, exclusief de pinnen van de B8A voet, 52 mm lang. De gebruikte Philips produktiecodes zijn NH en TP.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss |
| ? | 12.6 | 0.1 | 200 | 100 | -2 | 5 | 1.5 | 1,000,000 | 2 | 2 |
