UF41

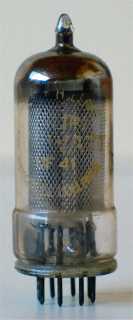

Philips UF41
Code Nm, rev O, Sittard, 1955

Merknaam	Mazda, Mullard, Philips, Telefunken, Valvo
Equivalente types	12AC5
Zie ook	EF41

Deze rimlock buis wordt toegepast als een pentode met variabele versterking voor r.f. en m.f. versterkertrappen in direct gevoedde ontvangers. Philips heeft deze buis in 1947 op de markt gebracht.

De glazen buis heeft een diameter van 21 mm en is, zonder de pinnen van de B8A voet, 52 mm lang. De gebruikte Philips typecode is Nm .

Aansluitingen

B8A	1	2	3	4	5	6	7	8
?	h	a	-	-	g2	g1	k,g3	h

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	12.6	0.1	170	170	-2.5	6	1.75	1,000,000	2.2	2
