UF89

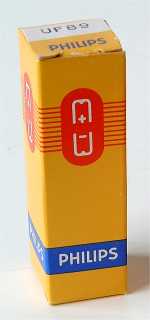

Doosje Philips UF89

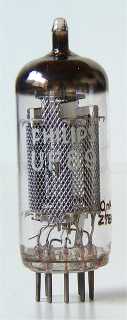

Philips UF89
Code 0m, rev 4, Monza Monaco, mei 1957, week 4

Merknaam Lorenz, Mullard, Philips, Pope, RFT, Standard Electric, Telefunken, Tungsram
Equivalente types
Zie ook EF89, PF89

De UF89 is een r.f./m.f. pentode uit 1956 met een variabele versterkingsfactor. De buis kan worden gebruikt in afgestemde versterkers tot 50 MHz. De UF89 is de opvolger van de UF85, met een hogere versterking. Toepassingsgebied zijn direct uit het lichtnet gevoede radio's.

De buis heeft een diameter van 20 mm en is, exclusief de pinnen van de B9 voet, 52 mm lang. De gebruikte Philips type codes zijn rJ en 0m.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? s g1 k h h s a g2 g3

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 12.6 0.1 170 100 -1.2 12 4.4 400,000 4.4 2.25
