UL41

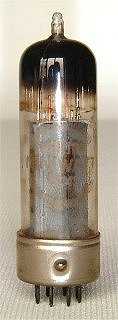

Philips UL41
Code NK, rev 2, Sittard

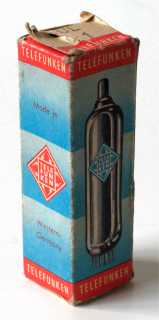

Doosje Telefunken UL41

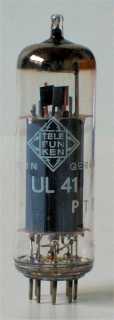

Telefunken UL41
PTT


Merknaam Mullard, Philips, Telefunken, Tungsram
Equivalente types 45A5, CV1977
Zie ook 6CK5, CV3889, EL41

De UL41 is een vroege all-glass eindpentode uit 1947. Philips heeft een uitvoering van de UL41 gemaakt met verzilverde pinnen (type code ZC).

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de pinnen van de B8A voet, 66 mm lang. De gebruikte Philips produktiecodes zijn NK , UA en ZC.

Aansluitingen

B8A 1 2 3 4 5 6 7 8
? h a k k,g3 g2 g1 k h

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 45 0.1 170 170 -10,4 53 10 20,000 9.5 9 3.9 10%
