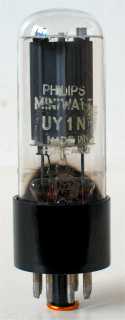

Deze enkelvoudige gelijkrichter uit 1940 is ontworpen voor serievoeding in universele ontvangers. De 100 mA gloeistroom maakt in deze toepassing directe 220V netvoeding mogelijk. Bij de UY1N, die de UY1 al na korte tijd afloste, is aansluitpin 2 met 6 en 5 met 8 doorverbonden.

De UY1NS is gespecificeerd tot 275 Volt.

De maximale afvlakcapaciteit is 60 uF en de minimale serieweerstand dient 175 ohm te zijn. Bij 127 Volt is geen serieweerstand vereist.

De omhulling van de UY1N heeft een diameter van 29 mm en is, zonder de pennen en zoeknok, 75 mm lang. De gebruikte Philips codes zijn 5F en N2.

Aansluitingen
