VT104
|
|
| Merknaam | Brimar, Ken-Rad, RCA |
| Equivalente types | 12SQ7 |
| Zie ook | 6SQ7, VT103 |

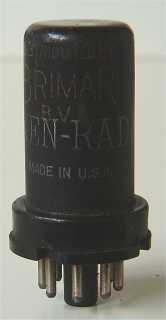

Deze all-metal dubbele diode-triode uit 1939 is ontworpen als hi-mu
detector. De diodes zijn gespecificeerd voor 100 Volt / 0,8 mA.
De stalen omhulling heeft een diameter van 26 mm en is, exclusief de pinnen van de octal voet, 50 mm lang. Er zijn ook glazen (GT) versies gemaakt.
|
|

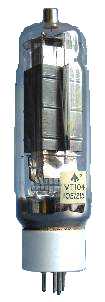

De Engelse VT104 is een 30 Watt power pentode uit de 2e wereldoorlog met B5 voet en topaansluiting. Deze lamp is bruikbaar tot 60 MHz en werd toegepast in vliegtuig zenders (o.m. in de RAF Lancaster bommenwerper). De kathode wordt direct verhit met 6V/1,3A, de aansluitingen zijn g2/g1/f/f/g3/a.
Aansluitingen
 |
|
Specificaties
| Triode | Vh | Ah | Va | Vg | mAa | ra | gm | Pa |
| ? | 12.6 | 0.15 | 250 | -2 | 0.9 | 90,000 | 1.1 | 1 |
