X14

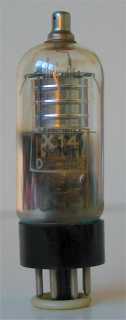

Osram X14

Merknaam	Marconi, Osram
Equivalente types	1A7G, DK32, VT147
Zie ook

Deze heptode uit 1939 is door Marconi ontworpen als mengbuis voor draagbare batterij ontvangers. De buis is zelfoscillerend en heeft een karakteristiek met variabele versterking.

De glazen buis heeft een diameter van 30 mm en is 90 mm lang.

Aansluitingen

IO	1	2	3	4	5	6	7	8	tc
?	m	f+	a	g3,g5	g1	g2	f-	nc	g4

Specificaties

Heptode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	1.4	0.05	90	45	0	0.6	0.7		0.5
