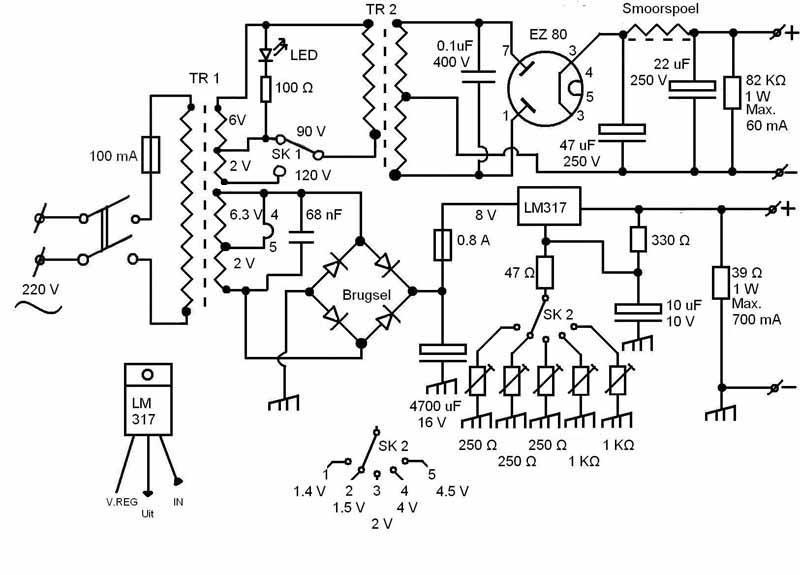

Schema in pdf file

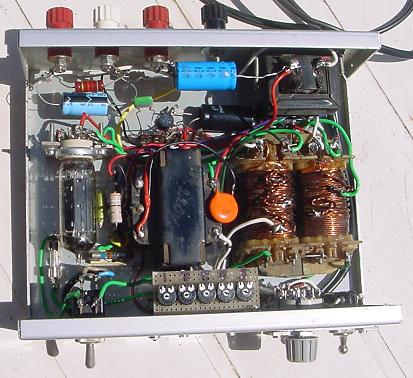

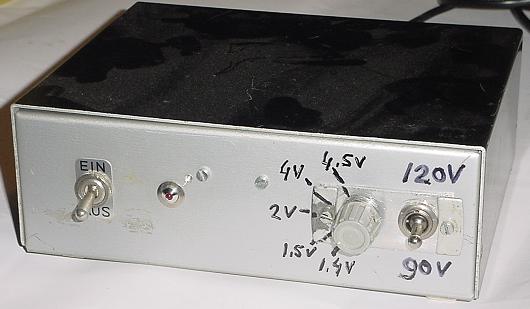

Om batterij ontvangers te laten spelen is de voeding een probleem de lage gloeidraad en anode spanning. Ik heb een voeding  in elkaar gezet met goedkope onderdelen. TR1 is een trafo uit een sloop zwart wit tv het zijn 2 losse spoelen van 12V die parallel stonden heb ik de windingen afgewikkeld tot 6V een aftakking gemaakt  en weer opgewikkeld tot 8V [ je kan ook 2 losse trafo' s gebruiken ]. TR2 is een trafo uit een kleine sloop radio doordat uit deze trafo geen lage spanning komt 2 x 120 volt [ is altijd 2x 280 volt ] heb ik hem anders aangesloten prim. is nu de 6.3 volt aansluiting geworden in plaats van de 220volt aansluiting de 220volt prim. is meestal ook voor 110volt. Nu heb je een prima aftakking voor 2x 120 volt. De smoorspoel komt ook uit een sloop radio, kan ook worden vervangen door een weerstand van 560 ohm  2 watt. De LM317 is een goede stabilisator. De gloeidraad  mag geen rimpel bevatten anders heb je een brom. De 5 instel potmeters zo instellen tot de gewenste spanning is bereikt en dat is 1.4 , 1.5 , 2 , 4 , en 4,5 volt (dit is voor de meeste batterij ontvanger) Zet bij het inschakelen van te voren de keuzen schakelaar op de goede spanning (doordat bij het verzetten een hogere spanning komt en daar door je buizen defect raken). SK1 schakel je tussen 90 en 120volt.
