12AT7
|
|
|
| Merknaam | Amperex, Brimar, Electro-Harmonix, GE, JJ, Lorenz, Mullard, Philips, RCA, RFT, SEL, Siemens, Sino, Sylvania, Telefunken, Tung-Sol |
| Equivalente types | 2406, 2407, 6060, 6201, 6208, 6211, 6679, 7492, 7728, A2900, B152, B309, B739, CC81E, CV4024, CV455, CV5212, CV8154, CV9859, E81CC, ECC801, ECC81, M8162 |
| Zie ook |

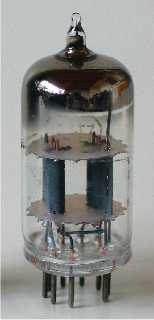

Deze dubbeltriode uit 1947 is ontworpen als oscillator, mixer en versterker in TV's en FM radio's. Beide systemen zijn gescheiden uitgevoerd, de gloeidraad heeft een middenaftakking waarmee de buis tevens geschikt is voor een gloeispanning van 6,3 Volt.

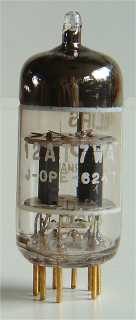

De 12AT7WA/6201 is de militaire versie. Deze is voorzien van vergulde pinnen. De mobiele variant is de 6679. De 7728 is een instrumentele versie. De 12AT7EH is een Russische buis bedoeld voor gitaarversterkers.
De buis heeft een diameter van 21 mm en de lengte is 48 mm exclusief de pinnen van de B9A voet. De door Philips gebruikte type code is Df.
Aansluitingen
 |
|
Specificaties
| Triode | Vh | Ah | Va | Vg | mAa | ra | gm | Pdiss |
| ? | 12.6 | 0.15 | 250 | -2 | 10 | 12,000 | 5 | 2.5 |
