ECC81
|
|
|
| Merknaam | Adzam, AEG, Haltron, JJ, Lorenz, Mullard, Philips, Pope, RFT, Siemens, Standard, Sylvania, Telefunken, Tronal, Tungsram, Valvo |
| Equivalente types | 12AT7, 2406, 2407, 6060, 6201, 6208, 6211, 6679, 7492, 7728, A2900, B152, B309, B739, CC81E, CV4024, CV455, CV5212, CV8154, CV9859, E81CC, ECC801, M8162 |
| Zie ook |
Deze dubbeltriode uit 1952 is ontworpen als oscillator, mixer en versterker in TV's en FM radio's. Beide systemen zijn gescheiden uitgevoerd, de gloeidraad heeft een middenaftakking waarmee de buis tevens geschikt is voor een gloeispanning van 12,6 Volt.
De E81CC is de long-life versie van de ECC81.

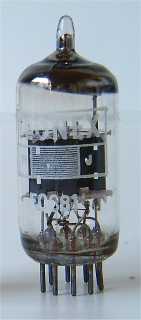

De buis heeft een diameter van 21 mm en de lengte is 48 mm exclusief de pinnen van de B9A voet. De gebruikte Philips type codes zijn Tk, VF en Yk.
Aansluitingen
 |
|
Specificaties
| Triode | Vh | Ah | Va | Vg | mAa | ra | gm | Pdiss |
| ? | 6.3 | 0.3 | 250 | -2 | 10 | 12,000 | 5 | 2.5 |
