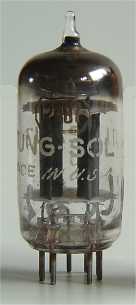

12AU7
|
|
| Merknaam | Electro-Harmonix, GE, Genalex, Mullard, RCA, Shuguang, Sovtek, Sylvania, Tung-Sol, Zaerix |
| Equivalente types | 5814, 5963, 6189, 6680, 7316, 7730, CV4003, ECC802, E82CC, ECC82, M8136 |
| Zie ook |
Deze dubbeltriode is ontworpen als l.f. oscillator, mixer en versterker. Door de aftakking op de gloeidraad is hij ook voor 6,3 Volt geschikt. De buis kwam in 1946 op de markt.
De 6680 is de mobiele versie van de 12AU7, terwijl de 5814/6189 de mil-spec variant is. De 12AU7A is geschikt voor serievoeding (150 mA).
De buis heeft een diameter van 21 mm en de lengte is 49 mm exclusief de pinnen van de B9A voet.
Aansluitingen
 |
|
Specificaties
| Triode | Vh | Ah | Va | Vg | mAa | ra | gm | Pdiss |
| ? | 12.6 | 0.15 | 250 | -8.5 | 10.5 | 7,000 | 2.2 | 2.75 |
