5814

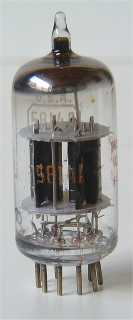

RCA 5814A

Merknaam GE, Philips, Raytheon, RCA, Siemens, Sylvania, Tung-Sol
Equivalente types 12AU7, ECC82
Zie ook

Deze dubbeltriode is ontworpen als l.f. oscillator, mixer en versterker voor militaire toepassingen. Door de aftakking op de gloeidraad is hij ook voor 12,6 Volt geschikt. De buis kwam in 1954 op de markt.

De buis heeft een diameter van 21 mm en de lengte is 49 mm exclusief de pinnen van de B9A voet. De door Philips gebruikte type code is r4.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(2) g(2) k(2) h h a(1) g(1) k(1) hct


Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 6.3 0.3 250 -8.5 10.5 7,000 2.2 2.75
