12SA7


Philips 12SA7GT
Code Uk, rev S

Merknaam GE, Philips, RCA, Sylvania
Equivalente types CV537, CV538
Zie ook 6SA7
De geheel metalen pentagrid converter 12SA7 uit 1938 is ontworpen als menglamp voor  superhet ontvangers.  In Europa heet dit type lamp een heptode.  De lamp is zelfoscillerend (10 Volt RMS), en heeft een variabele versterking.

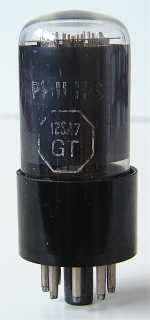

Deze glazen variant met GT omhulling heeft een diameter van 28 mm en is, exclusief de pinnen van de octal voet, 62 mm lang. De gebruikte Philips type codes zijn Uk en 0M.

Aansluitingen

IO 1 2 3 4 5 6 7 8
? m,g5 h a g2,g4 g1 k h g3

Specificaties

Heptode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 12.6 0.15 250 100 -2 3.5 8.2 1,000,000 0.45 1.5
