6SA7
|
|
|
|
| Merknaam | Cossor, Fomoco, GE, Mullard, Philips, Raytheon, RCA, RFT, Sylvania |
| Equivalente types | CV1966, CV1967, VT150, VT150A |
| Zie ook | 12SA7, 6A7 |

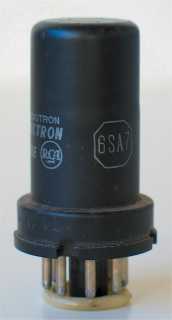

De all-metal pentagrid converter 6SA7 uit 1938 is ontworpen als menglamp voor superhet ontvangers. Het is een logisch vervolg op de 6A7 uit 1934. In Europa heet dit type lamp een heptode. De lamp is zelfoscillerend, en heeft een variabele versterking.

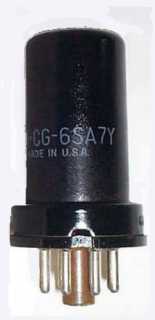

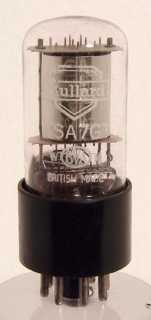

De GT omhulling heeft een diameter van 28 mm en is, exclusief de pinnen van de octal voet, 62 mm lang. Naast de metalen en de G uitvoering is een GT versie gemaakt. De 6SA7Y is de militaire versie. De door Philips gebruikte type codes zijn U6 en 03.
Aansluitingen
 |
|
Specificaties
| Heptode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss |
| ? | 6.3 | 0.3 | 250 | 100 | -2 | 3.5 | 8.2 | 1,000,000 | 0.45 | 1 |
