1F34


Tesla 1F34

Merknaam Tesla
Equivalente types
Zie ook 1F3, 1F33, 1T4

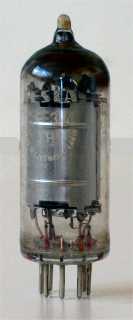

Deze miniatuur schermrooster pentode is in 1953 geïntroduceert door Tesla voor gebruik met droge batterijen in draagbare ontvangers. De buis heeft een karakteristiek met variabele versterking en is ontworpen voor h.f. en m.f. toepassingen met AVR.

De dunne glazen buisvormige omhulling heeft een diameter van 19 mm en is, zonder de pinnen van de B7G voet, 48 mm lang.

Aansluitingen

B7G 1 2 3 4 5 6 7
? f- a g2 ic f- g1 f+

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm
? 1.2 0.065 90 67.5 0 3.5 1.5 500,000 0.9
