1T4

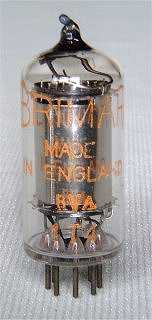

Brimar 1T4

Merknaam Brimar, GE, Philips, RCA, Tungsram, Tung Sol
Equivalente types 1F3, 1T4T, CV785, DF91, VT173, W17
Zie ook

Deze miniatuur schermrooster pentode is in 1939 geïntroduceert door RCA voor gebruik met droge batterijen in draagbare ontvangers. De buis heeft een karakteristiek met variabele versterking en is ontworpen voor h.f. en m.f. toepassingen met AVR.

Variant is de 1T4T van Tungsram, deze neemt genoegen met 33 mA gloeistroom.

De dunne glazen buisvormige omhulling heeft een diameter van 19 mm en is, zonder de pinnen van de B7G voet, 46 mm lang. De door Philips gebruikte type code is F6.

Aansluitingen

B7G 1 2 3 4 5 6 7
? f- a g2 ic f- g1 f+

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm
? 1.4 0.05 90 67.5 0 3.5 1.5 500,000 0.9
