DF91

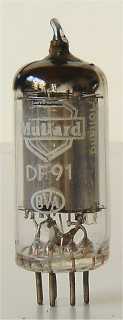

Mullard DF91

Merknaam	Mullard, Philips
Equivalente types	1F3, 1T4, CV785, W17
Zie ook

Een miniatuur schermpentode uit 1949 voor gebruik met droge batterijen. Deze buis is ontworpen voor gebruik in draagbare batterijontvangers, en wordt toegepast in r.f. of m.f. versterker schakelingen met variabele versterking.

De dunne glazen buis heeft een diameter van 19 mm en is, zonder de pinnen van de B7G voet, 46 mm lang. De gebruikte Philips type codes zijn E en F6.

Aansluitingen

B7G	1	2	3	4	5	6	7
?	f-,g3,s	a	g2	ic	f-,g3,s	g1	f+

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm
?	1.4	0.05	90	67.5	0	3.5	1.5	500,000	0.9
