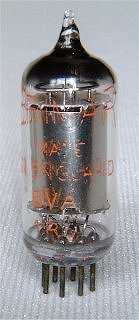

1R5
|
|
| Merknaam | Brimar, GE, Philips, Raytheon, RCA |
| Equivalente types | 1C1 , 1R5T, CV782 , DK91, X17 |
| Zie ook |
Dit is een miniatuur heptode mengbuis voor
batterijontvangers, in 1939 geïntroduceerd door RCA. De heptode structuur
heeft twee stuurroosters g1 en g3 en twee schermroosters g2 en g4 die
verbonden zijn met de r.f. aarde. G5 werkt als remrooster.
De buis is zelfoscillerend, het middenfrequent signaal wordt afgenomen van
de anode. De oscillator levert ongeveer 15 volt p.p. De buis heeft een
karakteristiek met variabele versterking en is geschikt voor schakelingen
met AVR.
Variant is de 1R5T van Tungsram, deze neemt genoegen met 33 mA gloeistroom.
De diameter is 18 mm en de lengte van de buis is, zonder de pinnen, 46 mm. Philips gebruikte hiervoor de type code RP.
Aansluitingen
 |
|
Specificaties
| Heptode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Vosc |
| ? | 1.4 | 0.05 | 90 | 45 | -0 | 0.8 | 1.9 | 800,000 | 0.25 | 15 |
