6AL5

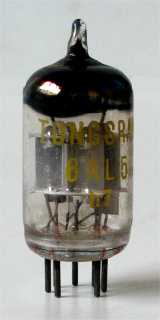

Tungsram 6AL5

Merknaam GE. RCA, Sovtec, Sylvania, Toshiba, Tungsram
Equivalente types 5726, 6663, 6EB5, CV4025, EB91
Zie ook EB41

Dit is een standaard dubbeldiode met een B7G voet uit 1941. De twee systemen zijn geheel gescheiden uitgevoerd, en geschikt voor AM/FM en video detectie. De resonantie frequentie is 700 Mc.

De 6AL5W (5726) is een mil-spec versie van de 6AL5.

Het glas van deze buis heeft een diameter van 18 mm. De lengte is 40 mm zonder de pinnen van de buisvoet.

Aansluitingen

B7G 1 2 3 4 5 6 7
? k(1) a(2) h h k(2) s a(1)

Specificaties

Diode Vh Ah Va mAa
? 6.3 0.3 150 9
