EB91

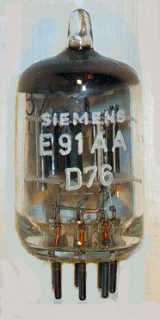

Siemens E91AA
D76

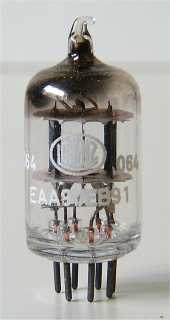

Lorenz EAA91/EB91


Merknaam Adzam, Haltron, Hytron, ITT, Lorenz, Mullard, Philips, Pope, RFT, Siemens, Telefunken, Teonex, Tungsram, Valvo
Equivalente types 5726, 6AL5, 6D2, CV140, CV4007, CV4025, CV5189, D76, D77, DD6, E91AA, EAA901, EAA91, M8212
Zie ook EB41

Dit is een standaard dubbeldiode met een B7G voet uit 1951. Deze buis komt ook voor als EAA91. De twee systemen zijn geheel gescheiden uitgevoerd, en geschikt voor AM/FM en video detectie. De buis is de opvolger van de EB41.

De EAA901S is een mil-spec versie van de EB91, evenals de E91AA (=6AL5W).

Het glas van deze buis heeft een diameter van 18 mm. De lengte is 36 mm zonder de pinnen van de buisvoet. De gebruikte Philips type codes zijn , W, 33, 69 en R3.

Aansluitingen

B7G 1 2 3 4 5 6 7
? k(1) a(2) h h k(2) s a(1)

Specificaties

Diode Vh Ah Va mAa
? 6.3 0.3 150 9
