A442

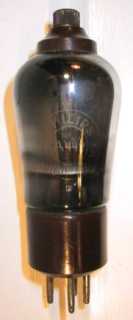

Philips A442

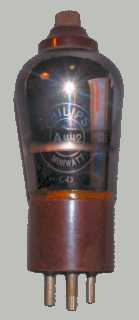

UX4 huls


Doosje Philips A442



Philips A442


Merknaam Philips
Equivalente types 1-442, 410SG, A2004, C150, DZ2, G406, G442, H406D, L409, PM14, RES094, RO4142, S4066, S410, SX406, TA42
Zie ook B442, C142

Deze tetrode uit 1927 wordt toegepast als r.f. versterker in batterij-ontvangers. De verzadigingsstroom is 20 mA.

De A442R uit 1931 is een variant, Vs=80 en Vg=-2. De A442K uit 1932 is eveneens een variant.

De USA uitvoering heeft een UX4 huls.

De ballon heeft een diameter van 39 mm en is 110 mm lang.

Aansluitingen

B4 1 2 3 4 tc
? g2 f f g1 a

UX4 1 2 3 4 tc
? f g2 g1 f a

Specificaties

Tetrode Vh Ah Va Vs Vg mAa mAs ra gm
? 4 0.06 200 100 -1 4.5 0.8 400,000 0.7
