AL4
|
|
|
|
|
|
|
|||
| Merknaam | Dario, Mullard, Philips, RFT, TekaDe, Telefunken, Tungsram |
| Equivalente types | 4684 |
| Zie ook | AL2, AL3, CL4, EL3 |
De AL4 is een eindpenthode uit 1935. De lamp heeft een grote steilheid, en daarmee een hoge gevoeligheid. Hierdoor is het mogelijk om een flinke tegenkoppeling toe te passen. Deze lamp is vrijwel identiek aan de AL3, maar is iets zuiniger met de gloeistroom (1,75 A i.p.v. 1,85 A).

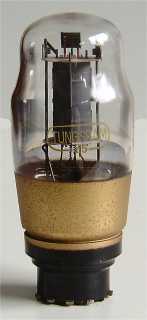

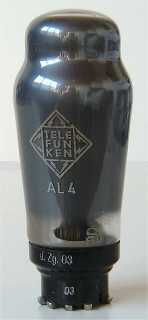

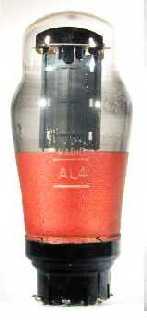

De glazen ballon heeft een diameter van 45 mm en is 114 mm lang. De gebruikte Philips produktiecodes zijn F5 en H9.
Aansluitingen
 |
|
Specificaties
| Penthode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss | Pout | D |
| ? | 4 | 1.75 | 250 | 250 | -6 | 36 | 5 | 50,000 | 9.5 | 9 | 4.3 | 10% |
