EL3
|
|
|
|
|
|
|
|
||
| Merknaam | Belvu, Mazda, Mullard, Philips, RFT, Telefunken, Triotron, Tungsram, Union, Valvo |
| Equivalente types | 4694 |
| Zie ook | AL4, EL11, EL33 |

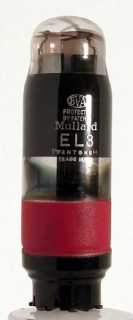

De EL3 is een eindpenthode uit 1936. Het is de opvolger van de 4 Volts AL4, met dezelfde eigenschappen. De oorspronkelijke EL3 gebruikt 1,2 A gloeistroom, de EL3N neemt genoegen met 0,9 A.

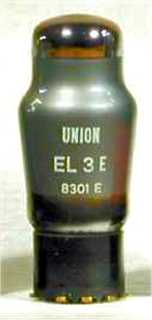

De EL3E (Erzatz) van Union is eigenlijk een EL8. Ingezet als een EL3 maakt deze lamp het niet lang.

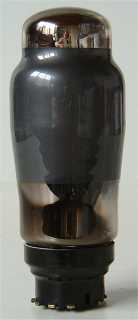

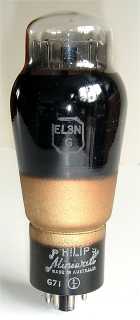

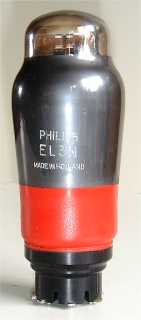

De EL3 meet 33 x 110 mm, de EL3N 42 x 112 mm en de EL3NG is 48 x 118 mm. Het onderste deel van de ballon is vaak voorzien van een gouden of een rode afschermlaag. De gebruikte Philips type codes zijn G9, MS en WX.
Aansluitingen
|
|
|
||||||||||||||||||
|
|
|
Specificaties
| Penthode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss | Pout | D |
| ? | 6.3 | 0.9 | 250 | 250 | -6 | 36 | 4 | 25,000 | 9 | 9 | 4.5 | 10% |
