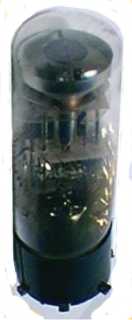

De AM1 is een enkelvoudig afstemoog ("Magic Eye") met vier symmetrische schaduwsectoren in kruisvorm. Het was in gebruik als hulpmiddel bij het afstemmen en als nul-indicator bij meetinstrumenten. Het meetbereik is  0 - 5 volt. De indicator zelf is zichtbaar via de bovenzijde van de lamp. De lamp is samengesteld uit een triode en vier afbuigplaatjes die verbonden zijn met de anode.

De AM1 werd in 1936 voor het eerst in duurdere toestellen toegepast, zoals in de Philips 796A.

De glazen buis heeft een diameter van 26 mm en een lengte van 72 mm. De horizontale hartlijn van de indicator ligt boven pen 4.

Aansluitingen
