EM1

	De EM1 in werking

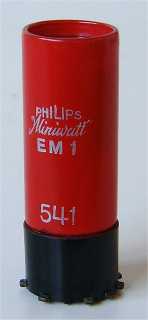

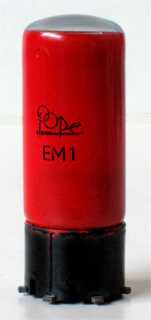

Pope EM1 Code Kd, rev 6, wk15 1952	Met dank aan Lammert Bonenberg	Philips EM1 Een latere variant is de uitvoering met diep liggend display

Merknaam	Mullard, Philips, Pope, Tungsram
Equivalente types	4678
Zie ook	AM1, EM34, EM4, HM34, UM34, UM4

De EM1 is een enkelvoudig afstemoog ("Magic Eye") met vier symmetrische schaduwsectoren in kruisvorm. Het was in gebruik als hulpmiddel bij het afstemmen en als nul-indicator bij meetinstrumenten. Het meetbereik is 0 - 5 volt. De indicator zelf is zichtbaar via de bovenzijde van de lamp. De lamp is samengesteld uit een triode en vier afbuigplaatjes die verbonden zijn met de anode.

De EM1 werd vanaf 1936 in de duurdere Philips toestellen, zoals de 796A, toegepast.

De glazen buis heeft een diameter van 27 mm en een lengte van 74 mm. De horizontale hartlijn van de indicator ligt boven pen 4. De gebruikte Philips produktiecode is Kd.

Aansluitingen

P	1	2	3	4	5	6	7	8
?	-	h	h	k	-	g	t	a

Specificaties

CRT	Vh	Ah	Va	Vg	mAa
?	6.3	0.2	250	-1	0.13
