CCH1
|
|

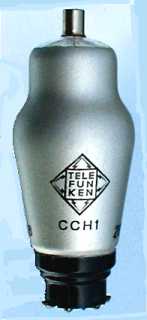

Telefunken CCH1
|
|
| Merknaam |
RFT, Telefunken |
| Equivalente types |
|
| Zie ook |
ACH1 |
Deze triode-hexode is door Telefunken ontworpen als mengbuis met
variabele steilheid. Het regelbereik loopt van -2 tot -20 Volt. De
triode en de hexode hebben een gemeenschappelijke kathode.
De afgeschermde omhulling heeft een diameter van 46 mm en is,
exclusief de pinnen van de C-voet, 126 mm lang.
Aansluitingen
 |
| C |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
tc |
| ? |
k,m |
h |
h |
g2,g4 |
a(t) |
g(t),g3 |
a |
g1 |
|
|
|
| P |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
tc |
| ? |
m |
h |
h |
k |
g2,g4 |
a(t) |
g(t),g3 |
a |
g1 |
|
Specificaties
| Hexode |
Vh |
Ah |
Va |
Vs |
Vg |
mAa |
mAs |
ra |
gm |
Pdiss |
| ? |
20 |
0.2 |
300 |
70 |
-2 |
2.5 |
3.5 |
800,000 |
0.75 |
1.5 |
| Triode |
Va |
mAa |
ra |
gm |
Pdiss |
| ? |
150 |
5 |
30,000 |
2 |
1 |
|
