ACH1

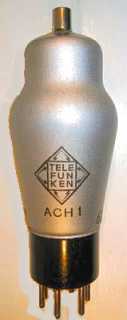

Telefunken ACH1


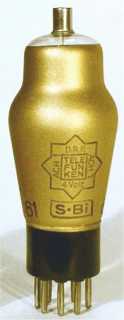

Telefunken ACH1

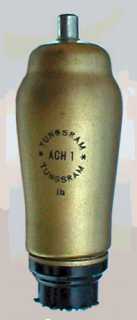

Tungsram ACH1

Merknaam Philips, RFT, Telefunken, Tungsram
Equivalente types 4M2, TACH1, TH401, WE40
Zie ook CCH1, KCH1

Deze triode-hexode uit 1934 is door Telefunken ontworpen als mengbuis met variabele steilheid. Het regelbereik loopt van -2 tot -20 Volt. De triode en de hexode hebben een gemeenschappelijke kathode.

Varianten van Tungsram met een P-voet zijn de ACH1C en ACH1S, deze lampen hebben een gloeistroom van slechts 0,55 A.

De afgeschermde omhulling heeft een diameter van 46 mm en is, exclusief de pinnen van de C-voet, 128 mm lang.

Aansluitingen

C 1 2 3 4 5 6 7 tc
? k,s h h g2,g4 a(t) g(t),g3 a g1

P 1 2 3 4 5 6 7 8 tc
? s h h k a(t) g(t),g3 g2,g4 a g1
Specificaties

Hexode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 4 1 300 70 -2 2.5 3.5 800,000 0.75 1.5
Triode Va mAa ra gm Pdiss
? 150 5 30,000 2 1
