CCH35

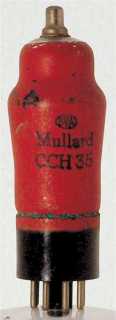

Mullard CCH35

Merknaam Mullard
Equivalente types OM10
Zie ook ECH35

Deze triode-heptode voor serievoeding is in 1940 ontworpen als mengbuis.

De twee systemen hebben een gemeenschappelijke kathode. De triode zorgt voor de oscillatorspanning van 10 Volt top-top nodig voor de mixer.

De glazen omhulling heeft een diameter van  mm en is, exclusief de pinnen van de octal buisvoet,  mm lang.

Aansluitingen

IO 1 2 3 4 5 6 7 8 tc
? m h a g2,g4 g(t),g1 a(t) h k g3
Specificaties

Heptode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 7 0.2 250 100 -3 2.5 6 1,300,000 0.65 1.2
Triode Va mAa ra gm Pdiss
? 100 3,8   3 1.5
