ECH35

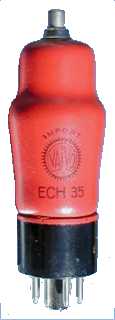

 Valvo ECH35 |
| Merknaam | Adzam, Mullard, MWT, Philips, Valvo |
| Equivalente types | 6E8G, ARTH2, CV1347, X61M |
| Zie ook | CCH35, ECH33 |
Deze triode-heptode is in 1940 ontworpen als mengbuis.
De twee systemen hebben een gemeenschappelijke kathode. De triode zorgt voor de oscillatorspanning van 10 Volt top-top nodig voor de mixer.
De glazen omhulling heeft een diameter van mm en is, exclusief de pinnen van de octal buisvoet, mm lang. Philips gebruikte hiervoor de type code LR.
Aansluitingen
 |
|
| Heptode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss |
| ? | 6.3 | 0.3 | 250 | 100 | -3 | 2.5 | 6 | 1,300,000 | 0.65 | 1.2 |
| Triode | Va | mAa | ra | gm | Pdiss |
| ? | 100 | 3,8 | 3 | 1.5 |
