X61

Osram X61M

Merknaam Marconi, Osram, Radiotron
Equivalente types 6E8G, 6K8, CV1945, ECH35, OM10, TH62, X147, X65
Zie ook

Deze triode-heptode is in 1940 ontworpen als mengbuis.

De twee systemen hebben een gemeenschappelijke kathode. De triode zorgt voor de oscillatorspanning van 10 Volt top-top nodig voor de mixer.

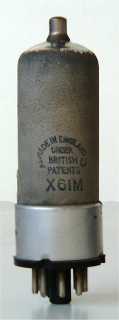

De gemetaliseerde variant is de X61M.

De glazen omhulling heeft een diameter van 28 mm en is, exclusief de pinnen van de octal buisvoet, 88 mm lang.

Aansluitingen

IO 1 2 3 4 5 6 7 8 tc
? m h a g2,g4 g(t),g1 a(t) h k g3
Specificaties

Heptode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.3 250 100 -3 2.5 6 1,300,000 0.65 1.2
Triode Va mAa ra gm Pdiss
? 100 3,8   3 1.5
