DF96

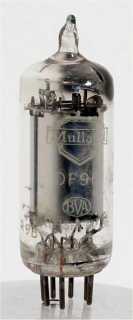

Mullard DF96

Merknaam	Mullard, Philips
Equivalente types	1AJ4, 1F1
Zie ook	DF91

Een zeer zuinige miniatuur schermpentode uit 1954 voor gebruik met droge batterijen. Deze buis is ontworpen voor gebruik in draagbare batterijontvangers, en wordt toegepast in r.f. of m.f. versterker schakelingen met variabele versterking. Verschil met de voorganger, de DF91, is het aanzienlijk lagere stroomverbruik (25 mA i.p.v. 50 mA). Bij serievoeding is de gloeidraadspanning 1,3 Volt.

De dunne glazen buis heeft een diameter van maximaal 19 mm en is, zonder de pinnen van de B7G voet, 46 mm lang. De gebruikte Philips type codes zijn H en TE.

Aansluitingen

B7G	1	2	3	4	5	6	7
?	f-,g3,s	a	g2	ic	f-,g3,s	g1	f+

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm
?	1.4	0.025	85	64	0	1.65	0.55	1,000,000	0.85
